20吨MDG型单主梁吊钩门式起重机

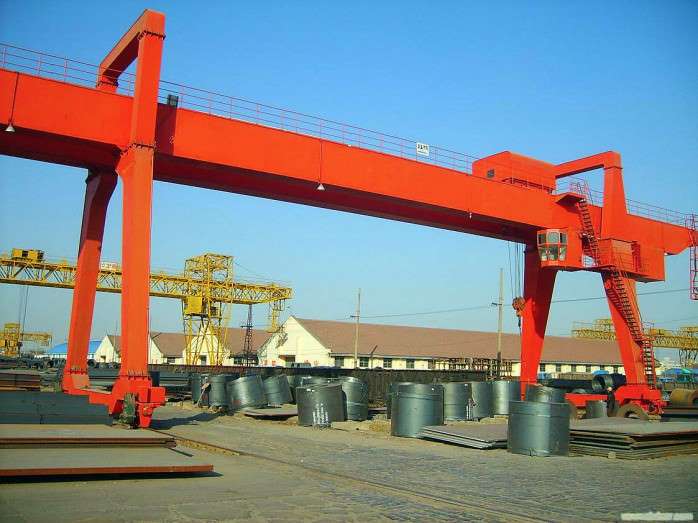

20吨MDG型单主梁吊钩门式起重机--点击浏览大图
“20吨MDG型单主梁吊钩门式起重机”参数说明
吊索类型: 钢丝绳 动力来源: 电气
类型: 门式起重机 品牌: 雄峰起重
操作形式: 地操 跨度: 3-30
悬臂长度: 3-30 有效起升高度: 3-30
额定起重量: 10吨-500吨 大车运行速度: 20
额定起重力矩: 20 最大回转速度: 20
型号: Mdg型单主梁吊钩门式起重机 规格: Mdg型单主梁吊钩门式起重机
商标: 雄峰起重 包装: 木箱
产量: 100
“20吨MDG型单主梁吊钩门式起重机”详细介绍

MDG型单主梁吊钩门式起重机
?
起重量:5T - 32/5T
起升高度:6M 9M 12M 18M 24M 30M
跨度:7.5M - 40M
工作级别:A5 - A6
起升结构:卷扬机
操作方式:地操 空操 无线
?
MDG型单主梁吊钩门式起重机属单主梁通用门式起重机,也称L腿单梁门吊。本起重机是按照GB/14406-1993《通用门式起重机》设计制造,驱动用鼠笼型或绕线型电动机、ZSC型立式减速机及电磁或液压制动器来完成。起重量有5吨、10吨、16/3.2吨、20/5吨及32/5吨等5种标准起重量,起重量小于或等于20/5吨时,小车采取垂直反滚轮形式;起重量为32/5吨时,小车采取水平反滚轮,起重量为32/5吨时,大车运行采用台车结构(共8个大车轮),工作级别为A5-A6级,操纵方式有地面控制,操纵室控制、遥控三种形式供用户选择,供电方式分为滑线供电和电缆供电。该系列起重机桥架为单主梁结构,起重机运行平稳性相对较差,晃动大,抗风性能差。?
?
? 该系列起重机 ?由小车架、起升机构和小车运行机构等组成,小车架是由型钢焊接而成的钢性车架,其上布置有起升机构(主起升、副起升),小车运行机构是由无缘小车轮和水平轮以及垂直反滚轮组成(32/5T门式起重机还配有水平轮组),小车轮在轨道上运行,小车车轮为无缘轮,这样就避免了小车的啃轨现象,小车轮两端的水平轮对小车轮起定位导向的作用,这是第一道安全保障,水平轮的两侧还装有轨道卡板,这是第二道安全保障,垂直反滚轮则反扣在工字钢下表面,使小车的整个受力面保持稳定的状态,由小车运行驱动机构带动小车轮沿轨道做二个方向的运行,反滚轮两侧的防脱钩是一道安全保障,最大限度的保证了整台设备的安全、高效的运行,这是第三道安全保障。
?
?
?
性能特点:
?
●空间大,运输安装简便;
●使用、维修方便,机械零部件通用化程度高;
●操控视野开阔、操作灵活、效率高;
●特别适合于吊运长料作转向作业,过跨能力强;
●外形美观、整机结构刚性强;
●主机可根据要求设计满意变频调速控制,吊装快速、稳定;
●安全系数高。
?
?
订货须知:
?
订货前应确定起重机下列主要参数:起重量(主、副钩起重量)、跨度、是否需要外悬(请提供外悬长度)、起升高度、轨道长度、操作方式(可选:空操、地操或无线遥控)。本产品起升高度分为起重机轨面以上及以下两部分,请用户务必注意。露天使用要注明,并增加防雨装置。
?
列如:起重量:32/5t,主钩起重量:32t,副钩5t,俩边各悬臂2m,跨度:22m,起升高度12m。
?
用户对本系列起重机有不同或特殊要求时,可另行协商,单独设计解决。
?
?
?
?
?
起重机制造标准
?
●GB/T3811—2008 ? ?起重机设计规范?
●GB/T6067—1985 ? ?起重机械安全规程?
●GB 5226.2—2002 ? 机械安全机械电气设备?
●GB/T5905—1986 ? ?起重机试验规范和程序?
●GB/T14405—1993 ? 通用桥式起重机?
●GB/T10183—2005 ? 桥式和门式起重机制造及轨道安装公差?
●GB 700—2006 ? ? ?碳素结构纲?
●GB/T 699-1999 ? ? 优质碳素结构钢及1号修改单 ?
●GB/T 3077—1999 ? 合金结构纲?
●GB/T 5117—1995 ? 碳钢焊条?
●GB/T 5118-1995 ? ?低合金钢焊条?
●GB/T12469-1990 ? ?焊接质量保证钢熔化焊接头的要求和缺陷分级?
●GB/T3323-2005 ? ? 金属熔化焊接接头射线照相?
●GB/T985-1988 ? ? ?气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸?
●GB/T 11345-1989 ? 钢焊缝手工超声波探伤方法和探伤结果分级?
●GB /T 19937-2005 ?无损检测渗透探伤装置通用技术要求?
●GB 8923-88 ? ? ? ?涂装前钢材表面锈蚀等级和除锈等级?
●GB /T 9286-1998 ? 色漆和清漆漆膜的划格试验?
GB 15052-84 ? ? ? ? 起重机危险部位与标志?
●GB 50254-96 ? ? ? 电气装置安装工程低压电器施工及验收规范?
?
起重机材质标准
?
?
?
●GB11352-89 ? ? ? ?一般工程用铸造碳钢件?
●GB1102-74 ? ? ? ? 圆股钢丝绳?
●GB9439-88 ? ? ? ? 灰口铸铁件?
●GB11345-89 ? ? ? ?钢焊缝和超声波探伤方法和探伤结果的分级?
●GB4315-86 ? ? ? ? 起重机电控设备 ?
●GB8912-88 ? ? ? ? 优质钢丝绳 ?
●JB/T3695-94 ? ? ? 电动葫芦桥式起重机
?
应用范围:
?
本机适用于码头、货场等露天作业的装卸搬运场所,特别适用于吊运细长形物件,故广泛应用于木料堆场、桩管厂等。
?
