杭州雄峰起重机械有限公司

MH型电动葫芦门式起重机(花架式)

?

起重量：1T - 32T

起升高度：6M 9M 12M 18M 24M 30M

跨度：2M - 40M

工作级别：A3 - A6

起升结构：电动葫芦

操作方式：地操 空操

?

产品介绍：

?

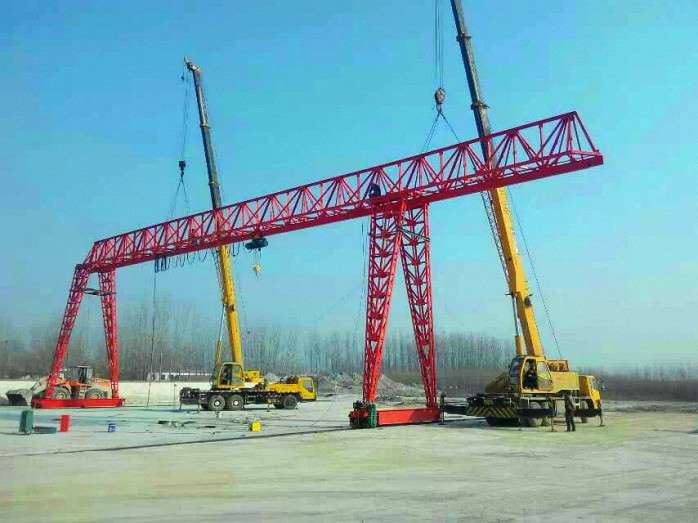

MH型电动葫芦门式起重机(花架式)又称电动葫芦桁架门式起重机，统称“龙门吊”，在设计制造过程中，可根据具体的场地环境进行设计，臂长的设计长度应该严格按照施工环境进行合理安排，驱动系统配以电动葫芦，可采用CDI电动葫芦（匀速控制，安全简便）和MDI电动葫芦（变速控制，根据所吊货物的特点配置），吨位较大的门式起重机可采取天车驱动的形式进行货物移动，特点是单次承载重量较大。其起重量为1-32t，特殊的吨位可根据支腿的承载能力进行设计，跨度范围为10-40米，工作环境温度在-25-+40℃范围内。它采用桁架支腿，迎风面积小，是露天场所和多风地区最佳的轻型门吊。本产品结构紧凑，工作可靠操作方便，是改善劳动条件，提高劳动生产率的有效工具，因此是工矿企业中必备的机械设备。

?

该门吊采用倒三角形单主梁设计，主梁与支腿采用销子连接，该产品在预制场起吊移运构件，在桥墩顶部或墩旁安装大梁构件等现场施工作业中得到广泛应用。该系列起重机大车运行距离的长短具体根据场地设计，制动器运行机构设计严谨，能够有效的避免各种潜在的操作危险。由于其结构简单，在后期的设备服务、起重机保养、维修安装等方面都能够快速解决，避免因设备故障导致的施工延误。本起重机设有地面操控（地操）、操纵室（空操）、遥控操纵3种操纵形式，广大用户可根据具体需求使用。

?

?

●运行机构：本产品一般采用分别驱动型式，驱动电机和新型三合一减速机组成一体，两主动车轮均有各自的驱动装臵，有LD传动和车轮组等部件组成，便于安装和检修。对大跨度、大起重量的采用起重绕线转子电动机，并配套电阻器、液压制动器及立式圆柱减速机组合而成。 ?

?

●电动葫芦

?

电动葫芦用来完成提升重物，并沿主梁纵向之运动，其结构特点详见有头电动葫芦说明书。 ?

?

●电气设备：本产品为确保操作人员的安全，电气控制部份采用36V安全电源，并设有限位器，终点限位等安全装置。

?

?

?

性能特点：

?

●迎风面积小、抗风能力强；

●结构紧凑、体积小；

●重量轻、控制简便、安装方便；

●跨距可调、适应性强；

●组合结构系统性好、互换性强；

●吊运空间大，过跨能力强，用途广泛；

●整机结构新颖、造型美观；

●零部件标准化、系列化、通用化。

?

?

订货须知：

?

1．订货前应确定起重机下列主要参数：起重量、跨度、起升高度、工作制度、轨道长度等。

列如：起重量：10t，跨度：18m，无悬臂，起升高度6m，工作级别A3。

?

2．订货时须确定大车导电形式是滑触线或者电缆卷筒、供电位置、操纵形式

列如：行走形式为电缆卷筒，供电位置在车间末端，操作形式为驾驶室操作或地面操作。

?

起重机制造标准

?

?

●GB/T14405-2011 ? ?通用桥式起重机

●GB985，GB986 ? ? ?焊件焊缝破口标准

●GB3811-83 ? ? ? ? 起重机设计规范

●GB6067-2010 ? ? ? 起重机械安全规程?

●GB5905-86 ? ? ? ? 起重机试验规范和程序

●GB8918-1996 ? ? ? 钢丝绳?

●GB/T522611-96 ? ? 工业机械电气设备通用技术条件?

●JB/T5663.2-91 ? ? 电动葫芦门式起重机 ?

●GB2894-82 ? ? ? ? 安全标志、安全色等

●GB12265-90 ? ? ? ?机械防护安全距离?

●GB12801-91 ? ? ? ?生产过程安全、卫生要求总则?

●GB12348-90 ? ? ? ?工业企业厂界噪声标准?

●GB5083-85 ? ? ? ? 生产设备安全卫生设计总则?

●GB7248-87 ? ? ? ? 电光源的安全要求 ?

?

起重机材质标准

?

●GB699-88 ? ? ? ? ?优质碳素结构钢技术条件

●GB700-88 ? ? ? ? ?碳素结构钢?

●GB9439-88 ? ? ? ? 灰口铸铁件?

●GB4315-86 ? ? ? ? 起重机电控设备 ?

●GB3323-84 ? ? ? ? 钢熔化焊对接接头射线照相和质量分级?

●GB11345-89 ? ? ? ?钢焊缝和超声波探伤方法和探伤结果的分级?

●GB8912-88 ? ? ? ? 优质钢丝绳 ?

●JB/T3695-94 ? ? ? 电动葫芦桥式起重机

●GB1102-74 ? ? ? ? 圆股钢丝绳?

●GB1348-88 ? ? ? ? 低合金结构钢 ?

●GB11352-89 ? ? ? ?一般工程用铸造碳钢件?

?

应用范围：

?

适用于中小起重量范围内的厂矿、货场及仓库等室外场所作一般装卸吊运工作，禁止在有易燃、易爆及充满腐蚀性气体的环境中工作

?

?

?

?

?
