10吨L型电动葫芦门式起重机

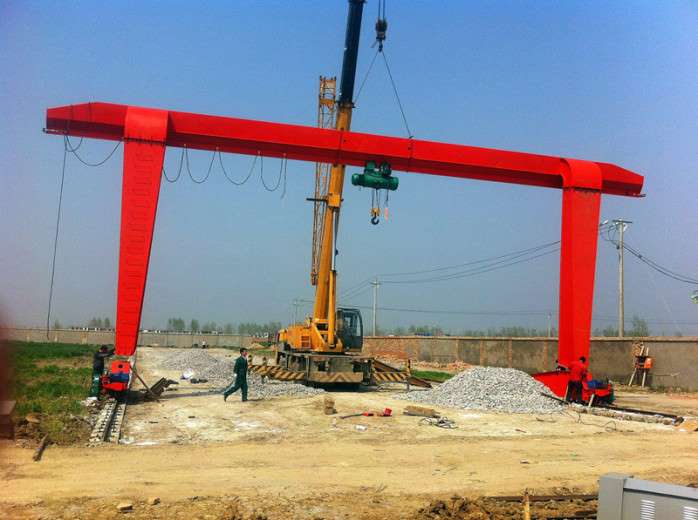

10吨L型电动葫芦门式起重机--点击浏览大图
“10吨L型电动葫芦门式起重机”参数说明
吊索类型: 钢丝绳 动力来源: 电气
类型: 门式起重机 品牌: 雄峰起重
操作形式: 地操 跨度: 3-30
悬臂长度: 3-30 有效起升高度: 3-30
额定起重量: 2吨-50吨 大车运行速度: 20
额定起重力矩: 20 最大回转速度: 20
型号: L型电动葫芦门式起重机 规格: L型电动葫芦门式起重机
商标: 雄峰起重 包装: 木箱
产量: 100
“10吨L型电动葫芦门式起重机”详细介绍


L型电动葫芦门式起重机
?
?
起重量:1T - 16T
起升高度:6M 9M 12M 18M 24M 30M
跨度:7.5M - 40M
工作级别:A3 - A6
起升结构:电动葫芦
操作方式:地操 空操 无线
?
?
?L型电动葫芦门式起重机与CD、MD等多种型号的电动葫芦配套使用,由桥架、小车、电器以及起升机构、大、小车运行机构组成,大车运行机构采用分别驱动,属于常规装卸、起重运输设备,采用数控开割主梁上拱度预拱曲线,主梁角焊缝采用埋弧焊焊接,对接焊无损探伤,导电形式分为电缆卷筒和滑触线两种。可以配置司机室操作,用户自行选择,地面有线操纵,便于使用和控制,可加装无线遥控器,可实现远距离控制,除L型外,还有A型、C型、U型等门式起重机,用户订货时可根据实际需要选用各种不同规格的起重量、跨度、起升高度、悬臂伸出的长度等。
?
●金属结构
?
桥架是由一根主梁、二根支腿和二根下横梁三大部分组成。三部分均为箱型截面。主梁采用单梁偏轨形式,支腿为L形,吊运空间大,过跨能力强,便于将物件从跨内转运到悬臂下。彼此之间采用高强度螺栓联接组成桥架。其中主梁为宽箱型梁,支腿的独特结构设计使L型门式起重机的过跨能力强,不受构件尺寸的限制,均能够轻松自如的装货、卸货;下横梁的梯形腹板结构,符合结构力学的受力特点,即使在高强的工作状态下,其结构构造也不会出现疲劳、变形。
?
●电器部分
?
电器是由电控箱(保护柜)、凸轮控制器(布置在司机室内)以及电阻器、控制 屏(大吨位时有)、安全装置等组成,用以分别控制起升、大小车的运行(操纵系统根据用户要求,也可采用联动控制台操作)。
?
●安全保护装置
?
起升机构上设置有上升极限限位开关,大小车运行均设有行程限位开关。为保证安全操作,电路设计有零位保护、过电流保护、紧急开关以及报警电铃、仓口盖、操纵室门梯联锁装置。对大跨度的门式起重机为防止吊车走偏,还设有大车纠偏装置,为防止风力对吊车的影响,门式起重机还设置有夹轨器以及锚定装置等。
?
?
性能特点:
?
?
●设计结构简单,合理;
●使用、维修方便,机械零部件通用化程度高;
●安装方便,安全可靠,吊钩快速随意控制,覆盖全部作业面;
●受力情况好,自身质量较小;
●自重轻、材料省、造价低、迎风面积小;
●结构独特,净空大;
●过跨能力强,适合吊运长件物料;
●承载能力强,防扭、防倾覆、安全系数高。
?
?
订货须知:
?
订货前应确定起重机下列主要参数:起重量、跨度、是否需要外悬(请提供外悬长度)、起升高度、轨道长度、操作方式(可选:空操、地操或无线遥控)。露天使用要注明,并增加防雨装置。
?
列如:起重量:10t,俩边各悬臂1m,跨度:18m,起升高度12m。
?
用户对本系列起重机有不同或特殊要求时,可另行协商,单独设计解决。
?
?
?
?
?
起重机制造标准
?
●GB/T3811—2008 ? ?起重机设计规范?
●GB/T6067—1985 ? ?起重机械安全规程?
●GB 5226.2—2002 ? 机械安全机械电气设备?
●GB/T5905—1986 ? ?起重机试验规范和程序?
●GB/T14405—1993 ? 通用桥式起重机?
●GB/T10183—2005 ? 桥式和门式起重机制造及轨道安装公差?
●GB 700—2006 ? ? ?碳素结构纲?
●GB/T 699-1999 ? ? 优质碳素结构钢及1号修改单 ?
●GB/T 3077—1999 ? 合金结构纲?
●GB/T 5117—1995 ? 碳钢焊条?
●GB/T 5118-1995 ? ?低合金钢焊条?
●GB/T12469-1990 ? ?焊接质量保证钢熔化焊接头的要求和缺陷分级?
●GB/T3323-2005 ? ? 金属熔化焊接接头射线照相?
●GB/T985-1988 ? ? ?气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸?
●GB/T 11345-1989 ? 钢焊缝手工超声波探伤方法和探伤结果分级?
●GB /T 19937-2005 ?无损检测渗透探伤装置通用技术要求?
●GB 8923-88 ? ? ? ?涂装前钢材表面锈蚀等级和除锈等级?
●GB /T 9286-1998 ? 色漆和清漆漆膜的划格试验?
GB 15052-84 ? ? ? ? 起重机危险部位与标志?
●GB 50254-96 ? ? ? 电气装置安装工程低压电器施工及验收规范?
?
起重机材质标准
?
?
?
●GB11352-89 ? ? ? ?一般工程用铸造碳钢件?
●GB1102-74 ? ? ? ? 圆股钢丝绳?
●GB9439-88 ? ? ? ? 灰口铸铁件?
●GB11345-89 ? ? ? ?钢焊缝和超声波探伤方法和探伤结果的分级?
●GB4315-86 ? ? ? ? 起重机电控设备 ?
●GB8912-88 ? ? ? ? 优质钢丝绳 ?
●JB/T3695-94 ? ? ? 电动葫芦桥式起重机
?
应用范围:
?
?L型门式起重机适用于露天场所及仓库、料场、铁路货站、港口码头各种物料的装卸和搬运工作,广泛用于物流输送作业。还可配以多种专用吊具进行特殊作业。
