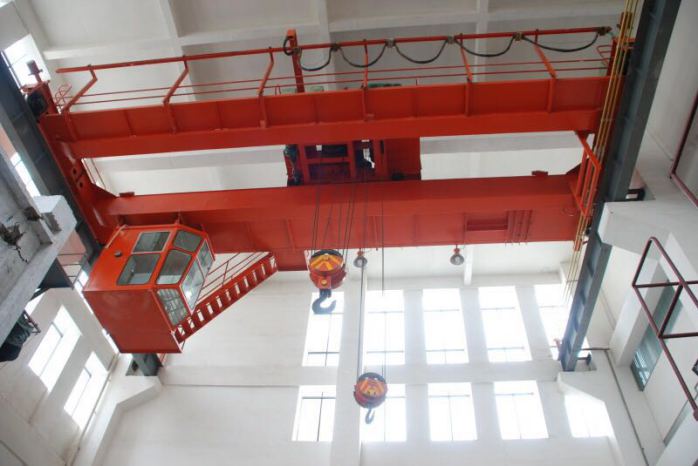

LH型电动葫芦桥式起重机

?

起重量：1t-32t?

起升高度：7.5m-30m

工作等级：A3、A4、A5

?

?LH型电动葫芦桥式起重机，是根据国家标准GJB／T3695-1994《电动葫芦桥式起重机》制造，本产品安装在轨道上起吊重物，与CD1型或MD型电动葫芦或环链葫芦配套成一种双轨运行的起重机设备，该种起重机的适用起重量范围在（1～32）吨之间，起重机可配置副钩，用于协作主钩作业，起重机两端梁的跨距范围在（7.5～30）米之间,正常工作环境温度为（－30～＋40）℃。起重机的操纵方式有地面操纵和操纵室操纵两种,操作时运行速度用户根据实际需要而定，起重机运行速度亦可设计成双速及变频调速等型式，用户如需要时，应在订货合同中予以注明。我公司在电动葫芦桥式起重机设计生产上积累了丰富的经验，可以设计适应各种工况的非标电动葫芦桥式起重机，拥有CE证书，可以直接出口到欧洲。

?

●起重机运行机构 ?

?

起重机运行机构采用分别驱动形式(四轮结构)，它是依靠两个主动轮连接着两套对称独立的驱动装置来驱动行走.驱动装置由电动机（含制动器）及减速器所组成,构件之间采用齿轮联接方式，所有旋转机构均采用滚动轴承。起重机运行机构采用实心转子电机YSE，该电机有软启动功能，并自带制动器。其额定电压为380V，50HZ。起重机运行机构中所采用的减速器为圆柱齿轮减速器，车轮装配形式是以两角型轴承箱支承车轮轴，减速器输出轴传递动力至车轮轴上以带动车轮旋转，这种结构有利于装拆调整和维修。

?

?

●桥架?

?

桥架由主梁、端梁、走台、导电架、检修吊笼、司机室、栏杆和梯子等部件组成。 本系列用四梁结构，主梁与端梁用螺栓连接。小车馈电采用柔性电缆供电系统。本系列设计了开式和闭式两种司机室。 非导电侧的走台，两端加宽用于检修和放置电气设备，中间是标准段，3米一段，数量随跨度不同而异，制作和安装很方便。 桥架另一侧设有小车导电架，导电架安装在走台上，用以吊装柔性电缆供电系统。 为了便于检修大车导电系统，在桥架的供电侧设有检修吊笼。 司机室设有闭式和开式两种，壳体结构采用冲压成形，整体用螺栓连接，以减少焊接变形，司机室的视野大于280度，采用铝合金窗框，玻璃全部采用钢化玻璃（或夹层玻璃）。

?

●电气设备 ?

?

考虑到操纵人员的安全，该产品的电气控制部分采用AC36V安全电压。用于运行速度为30m/min和45m/min的动行电动机选用单速锥形鼠笼电动机；用于运行速度为75 m/min的动行电动机选用锥形绕线电动机。根据操纵形式的不同，设有两种电器控制方式。

?

●限位和安全开关

?

?

起重机大车运行、小车运行和起升机构均装有限位开关，以限制各机构的运动行程。当限位开关断开后，相应的电路被切断机构停止运转。再次接通电源时，机构只能向相反方向运转，从而保障了安全。

?

性能特点：

?

●“葫双”自重轻、体积小、结构简单；

●刚性好、操作简便、噪音低；

●建筑净空高度低、造型美观；

●经济实用。安装、使用、维修、运输方便；

●适用于轻、中级制度的机械车间、仓库、料厂、装配；

●“葫双”外尺寸交小、轮压较低、价格低廉。

?

?

订货须知：

?

订货前应确定起重机下列主要参数：主钩起重量、副钩起重量、跨度、起升高度

、轨道长度、操作方式（可选：空操、地操或遥控）。

列如：主钩起重量：32t，副钩起重量5吨，跨度：20m，起升高度18m。露天环境使用应加以说明，以便做好防雨、防风处理。

?

起重机制造标准

?

●GB3811-83 ? ? 起重机设计规范?

●GB6067-85 ? ? 起重机安全规程?

●GB10183-88 ? ?桥式和门式起重机制造及轨道公差?

●GB5906-86 ? ? 起重机试验规范和程序?

●GBJ232-86 ? ? 电气设备安装工程施工及验收规范?

●GB/T14405-93 ?通用桥式起重机?

●JB4315-86 ? ? 起重机电控设备?

●TJ231 ? ? ? ? 机械设备安装工程施工及验收规范?

●ZBJ80013.2 ? ?钢丝绳电动葫芦技术条件?

●JB/1996 ? ? ? 起重机械无线电遥控装置?

●GB3323 ? ? ? ?钢熔化焊对接接头射线照相和质量分级

●GB11345 ? ? ? 焊缝手工超声波探伤方法和探伤结果分级

●GB1764 ? ? ? ?漆膜厚度测定法

?

起重机材质标准

?

●GB699-88 ? ? ? ? ?优质碳素结构钢技术条件

●GB1348-88 ? ? ? ? 低合金结构钢 ?

●GB11352-89 ? ? ? ?一般工程用铸造碳钢件?

●GB700-88 ? ? ? ? ?碳素结构钢?

●GB1102-74 ? ? ? ? 圆股钢丝绳?

●GB9439-88 ? ? ? ? 灰口铸铁件?

●GB11345-89 ? ? ? ?钢焊缝和超声波探伤方法和探伤结果的分级?

●GB4315-86 ? ? ? ? 起重机电控设备 ?

●GB3323-84 ? ? ? ? 钢熔化焊对接接头射线照相和质量分级?

●GB8912-88 ? ? ? ? 优质钢丝绳 ?

●JB/T3695-94 ? ? ? 电动葫芦桥式起重机

?

应用范围：

?

适用于机械加工车间、冶金厂辅助车间、仓库、料场、电站等的转运、装配、检修和装卸作业；它也可以代替普通双梁桥式起重机，用于轻纺工业和食品工业的生产车间
