杭州雄峰起重机械有限公司

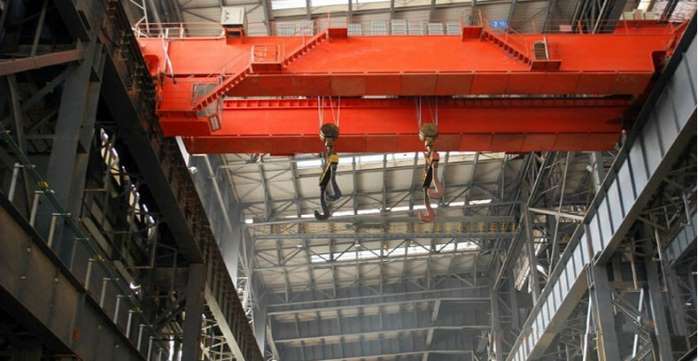

LHE型电动葫芦双梁桥式起重机

?

起重量：3t+3t - 20t+20t?

起升高度：6;9;12;18;30

工作等级：A3-A5

?

?

LHE型电动葫芦双梁桥式起重机是按标准JB/T3695-1994设计制造的，与CD型、MD型、环链葫芦等形式的固定式电动葫芦配套使用，双轨小车在主梁铺设的轨道上运行的双主梁结构桥式起重机，该类起重机与LH型起重机极为类似，因为该机构有两个小车架所以命名为LHE型。主梁与端梁用可拆式螺栓联接，桥架采用钢板焊接成的箱型梁，小车是由电动葫芦、车轮及支承架组成，双葫芦适用于吊运较长的物体，大小车运行机构采用三合一转动方式组成，本机价格低廉，是一种新型的桥式起重机。本起重机工作环境温度为-25℃-+40℃。起重量为3t-64t,跨度为7.5m-32m,提升高度为6m-30m,工作级别为A3-A5。本系列产品设有司机室操纵和地面操纵两种形式。可加装遥控装置，便于用户选择。本产品为一般用途起重机，多用于机械制造、装配、仓库等适用频度低或额定起重量起吊次数少的场所。

?

●大车运行机构

?

大车运行机构是用“三合一”减速器，采用套装连接，车轮轴为减速器输出轴，车轮轴通过花键与减速器输出齿轮连接，然后通过扭力支撑使“三合一”驱动装置与端梁连接。大车的整套驱动装置设在端梁的端部，与走台无直接的联系，在大车运行过程中，不受走台振动的影响。

?

●传动系统

?

“三合一”运行组中，减速器为全封闭轴装型，硬齿面磨削而成，锥形转子鼠笼电机可变极1I4速比，全部带锥盘制动器，车轮由高强度球墨铸铁制成，具有接触强度好，耐磨等优点。配置副钩需要和司机室操纵时，起重机运行速度高，小车上电动葫芦与主梁成垂直布置形式，以减少载荷的摆动。?

?

?

?

?

性能特点：

?

●整机结构新颖、造型美观；

●自重轻、体积小；

●成组性好、经济实用；

●安装、使用、维修、运输方便；

●外形尺寸小，轮压较低；

●运行平稳、配套件通用范围大；

●双电动葫芦配置，可以同时参加吊装作业，工作效率高；

●稳定性较好、充分利用车间净空高度取得较高的有效起升高度，价格适中。

?

?

订货须知：

?

订货前应确定起重机下列主要参数：起重量、跨度、起升高度、工作制度、轨道长度等。

列如：起重量：5t+5t，跨度：22.5m，起升高度6m。

用户对本系列起重机有不同或特殊要求时，可另行协商，单独设计解决。

?

?

起重机制造标准

?

?

●GB/T14405-2011 ? ?通用桥式起重机

●GB985，GB986 ? ? ?焊件焊缝破口标准

●GB3811-83 ? ? ? ? 起重机设计规范

●JB/T5663.2-91 ? ? 电动葫芦门式起重机 ?

●GB2894-82 ? ? ? ? 安全标志、安全色等

●GB6067-2010 ? ? ? 起重机械安全规程?

●GB5905-86 ? ? ? ? 起重机试验规范和程序

●GB8918-1996 ? ? ? 钢丝绳?

●GB/T522611-96 ? ? 工业机械电气设备通用技术条件

●GB12265-90 ? ? ? ?机械防护安全距离?

●GB12801-91 ? ? ? ?生产过程安全、卫生要求总则?

●GB12348-90 ? ? ? ?工业企业厂界噪声标准?

●GB5083-85 ? ? ? ? 生产设备安全卫生设计总则?

●GB7248-87 ? ? ? ? 电光源的安全要求 ?

?

起重机材质标准

?

●GB699-88 ? ? ? ? ?优质碳素结构钢技术条件

●GB700-88 ? ? ? ? ?碳素结构钢?

●GB9439-88 ? ? ? ? 灰口铸铁件?

●GB8912-88 ? ? ? ? 优质钢丝绳 ?

●JB/T3695-94 ? ? ? 电动葫芦桥式起重机

●GB4315-86 ? ? ? ? 起重机电控设备 ?

●GB3323-84 ? ? ? ? 钢熔化焊对接接头射线照相和质量分级?

●GB11345-89 ? ? ? ?钢焊缝和超声波探伤方法和探伤结果的分级

●GB1102-74 ? ? ? ? 圆股钢丝绳?

●GB1348-88 ? ? ? ? 低合金结构钢 ?

●GB11352-89 ? ? ? ?一般工程用铸造碳钢件?

?

应用范围：

?

本产品适用于机械加工车间、冶金厂辅助车间、仓库、料场、电站等运转、装配、检修和装卸作业；它也可以代替普通双梁桥式起重机，用于轻纺工业和视频工业的生产车间。
