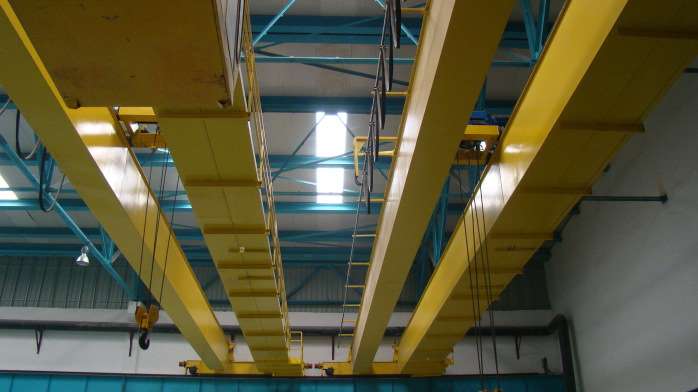

QD型电动双梁吊钩桥式起重机

?

起重量：5t-80t?

起升高度：5m-20m

工作等级：A5 A6

?

?

?

?

? QD型电动双梁桥式起重机是根据GB/T14405-2011《通用桥式起重机》标准进行设计制造，两端坐落在高大的水泥柱或者金属支架上，桥架沿铺设在两侧高架上的轨道纵向运行，同时依靠吊钩的升降运动来进行工作的，可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。它是使用范围最广、数量最多的一种起重机械得到广泛应用。

?

? 起重机额定起重量为5T、10T、16/3.2T、20/5T、32/5T、50/10T、75/20T、125/20T、150/50T、160/50T等规格，其中，起重量用分数形式表示，分子为主钩起重量，分母为副钩起重量，工作电源为三相交流，频率为50Hz，额定电压380V，电压波动小于额定电压的10%。适用于工作环境温度-20℃至40℃，24h内的平均温度不超过+35℃的作业环境中。配置吊钩适用于机械加工、装配车间、金属结构车间、冶金与铸造车间以及各类仓库的吊运工作；配置抓斗适用于冶金、水泥、化工等工业部门或露天的固定跨度从事散粒物料的搬运工作。 ?起重机工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间)；A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运)；A7（用于繁忙使用及熔融、炽热金属的吊运）。

?

●起重机运行机构

?

? ?起重机运行机构采用分别驱动，两个主动车轮有两套对称独立的驱动装置，主要由电动机、联轴器、减速器、制动器、车轮等部件组成。所有机构都有采用滚动轴承。车轮与减速器之间采用齿轮联轴器连接，主动和被动车轮轮轴都支承在角型轴承箱上，便于装卸和检修

?

●起升机构

?

? ?吊钩桥式起重机在小车架上部安装起升机构，单钩时为一套独立的驱动装置。有主副两个吊钩时，就有两套各自独立的驱动装置作为起升机构。

起升机构由电动机经齿轮联轴器带动减速器，减速器的低速轴转动绕有钢丝绳的卷筒，控制电动机的正反转就可以达到控制吊钩的升降。为了保证工作的安全可靠，减速器高速轴上装有制动器，卷筒一端的轴承座上装有起升高度限位器，起升倒最大限时，能断电停车；同时为避免过载起吊货物，卷筒轴承座与超载限制器合一，1.1倍额定起重量时制动停车。

? ?当起升机构采用能耗制动方式控制时，起升机构高速轴装置了超速开关，失速保护，制动停车。

?

●电气设备

?

? ?起重机各个机构的运转，均在操纵室内操纵，操纵室悬挂在起重机桥架靠端梁附近传动侧走台下面。操纵室内装有控制各机构的凸轮控制器、控制箱。以及设置在走台上的保护柜、主起升调速柜和电阻器等电气设备。

?

?

性能特点：

?

?

●结构新颖、造型美观、工艺性好；

●可配置变频调速装置，稳定性极佳；

●零部件标准化、系列化、通用化；

●设第二套安全装置，增加可靠性；

●操纵室视野开阔，工作舒适操纵灵活。

?

?

订货须知：

?

订货前应确定起重机下列主要参数：主钩起重量、副钩起重量、跨度、起升高度

、轨道长度、操作方式（可选：空操、地操或遥控)。

?

列如：主钩起重量：20t，副钩起重量5t，跨度：22.5m，起升高度12m。

?

选型或签订时，必须明确行业、各项极限尺寸、供电侧、环境温度、速度、时间、是间歇或连续、起、点次/1h。用户对本系列起重机有不同或特殊要求时，可另行协商，单独设计解决。

?

?

?

?

?

?

?

起重机材质标准

?

?

?

●GB11352-89 ? ? ? ?一般工程用铸造碳钢件?

●GB1102-74 ? ? ? ? 圆股钢丝绳?

●GB9439-88 ? ? ? ? 灰口铸铁件?

●GB11345-89 ? ? ? ?钢焊缝和超声波探伤方法和探伤结果的分级?

●GB4315-86 ? ? ? ? 起重机电控设备 ?

●GB8912-88 ? ? ? ? 优质钢丝绳 ?

●JB/T3695-94 ? ? ? 电动葫芦桥式起重机

?

应用范围：

产品应用于电力、船舶、汽车制造、机械制造、装配、石油化工、仓储物流、电力建设、造纸、铁路、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设领域。

?
