杭州雄峰起重机械有限公司

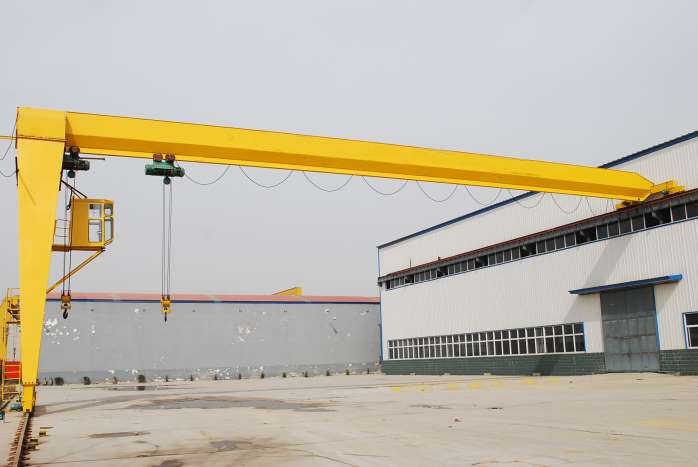

BMH型半门式起重机

?

起重量：1T - 16T

起升高度：6M 9M 12M 18M 24M 30M

跨度：7.5M - 22.5M

工作级别：A3 - A5

起升结构：电动葫芦

操作方式：地操 空操 无线

?

产品介绍

?

? BMH型半门式起重机与CD、MD等型号的电动葫芦配套使用，是一种有轨运行的中小型起重机，该系列起重机是根据使用场地的土建和生产环境的需要研发设计出来的一类产品，受厂房空间和尺寸影响，当选择普通电动单梁起重机或电动葫芦门式起重机都不是很理想时，半门式起重机也不失为一种较好的解决方案，起重机的支腿采取高低差结构，它一端端梁在吊车梁上行走，而另一端端梁在地面上行走，与电动单梁起重机相比，节约了投资和空间，与电动葫芦门式起重机相比，则节约了生产空间，从长远来说，也间接节约了空间成本，因而，在现代生产中经常采用。

?

?

●金属结构 ? ? ?

?

? 金属结构由主梁、支腿、上横梁、下横梁、联系梁、梯子平台等部件组成。支腿采用箱型结构形式焊接而成，受力简洁明确；支腿与下横梁之间、支腿与主梁、两根主梁之间均用螺栓联接，方便拆装。上横梁与下横梁主要由钢板拼焊U型梁，车轮的垂直偏斜、水平偏斜及大车运行机构等的安装正确均由下横梁的制造与焊装予以保证。支腿、上横梁、主梁、下横梁一般均需在制造厂予装，作出标记，以利于现场拼装的顺利进行和保证金属结构总装的正确与完好。梯子及防护圈用角钢、圆钢、扁钢焊成，通过螺栓与焊在支腿上的角钢联接，避免了现场焊接，拆装方便。 ?

?

●大车运行机构 ? ??

?

?本起重机的大车运行机构采用分别驱动方案，即在位于跨度两边的两条轨道（上、下各一）上的下横梁上及上横梁上，各设两个主动车轮，每个主动车轮各通过二套独立的驱动装置驱动。大车运行机构采用LDH(LDHC)型减速机+YSE“软启动电机“驱动形式。

?

?

性能特点：

?

●设计更加人性化，简便；

●外形美观大方；

●轻巧结构设计，整机性能卓越；

●最大程度的利用厂房空间，节约厂房投资；

●结构紧凑、安装维修方便；

●零部件通用化、维护成本低；

●结构简单、合理、高效、用途广泛；

●使用寿命长，磨损程度低；

●应用范围广泛。

?

?

订货须知：

?

1．订货前应确定起重机下列主要参数：起重量、跨度、起升高度、操纵形式、轨道面至地面的净空高度、轨道长度等。

列如：起重量：16t，跨度：15m，起升高度9m。

2．电源引入方式分为滑触线和软缆，滑触线为基本型。司机室开门式（端面或侧面）端面开门为基本型。

列如：行走形式为滑触线，操作形式为地面操纵。

?

?

起重机制造标准

?

●GB3811-83 ? ? ? ?起重机设计规范?

●GB5905-86 ? ? ? ?起重机试验规范和程序?

●GB6067-85 ? ? ? ?起重机安全规程?

●GB8918-1996 ? ? ?钢丝绳 ?

●GB13308-1998 ? ? 起重机滑车安全要求?

●JB/T5663.2-91 ? ?电动葫芦门式起重机 ?

●GB/T522611-96 ? ?工业机械电气设备通用技术条件?

●GB12801-91 ? ? ? 生产过程安全、卫生要求总则?

●GB2894-82 ? ? ? ?安全标志、安全色等?

●GB2893-82 ? ? ? ?安全标志、安全色等

●GB12348-90 ? ? ? 工业企业厂界噪声标准?

●GB7248-87 ? ? ? ?电光源的安全要求 ?

●GB5083-85 ? ? ? ?生产设备安全卫生设计总则

●GB12265-90 ? ? ? 机械防护安全距离?

?

起重机材质标准

?

●GB9439-88 ? ? ? ? 灰口铸铁件?

●GB4315-86 ? ? ? ? 起重机电控设备 ?

●GB3323-84 ? ? ? ? 钢熔化焊对接接头射线照相和质量分级?

●GB11345-89 ? ? ? ?钢焊缝和超声波探伤方法和探伤结果的分级?

●GB8912-88 ? ? ? ? 优质钢丝绳 ?

●JB/T3695-94 ? ? ? 电动葫芦桥式起重机

●GB699-88 ? ? ? ? ?优质碳素结构钢技术条件

●GB700-88 ? ? ? ? ?碳素结构钢?

●GB1102-74 ? ? ? ? 圆股钢丝绳?

●GB1348-88 ? ? ? ? 低合金结构钢 ?

●GB11352-89 ? ? ? ?一般工程用铸造碳钢件?

?

?

?

应用范围：

?

适用于在车站、码头、仓库货场、建筑工地、水泥制品场、机械或结构的装配场、水电站等露天作业的场地中作起重运输装卸等工作，也适合于在室内车间工作。
