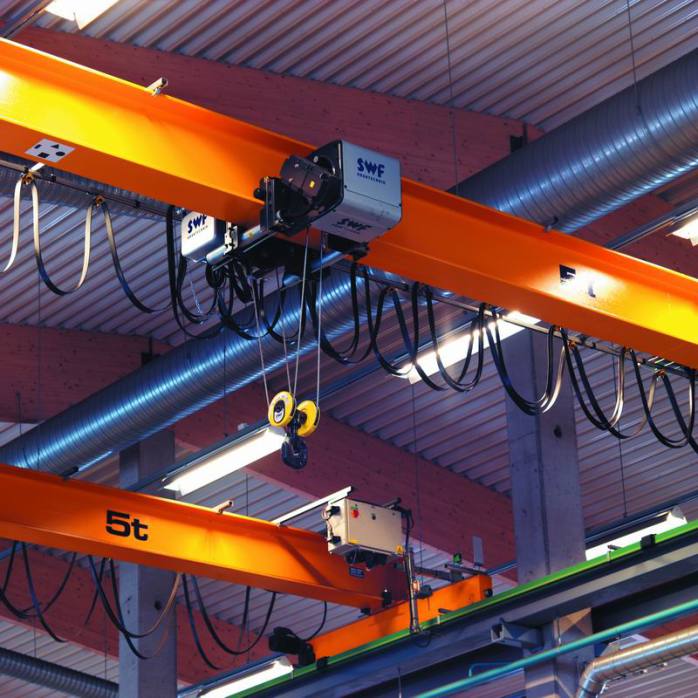

欧式单梁桥式起重机

?

起重量：2t-20t?

起升高度：≥6m

工作等级：A3、A4、A5

?

?

产品介绍

?

?

? 欧式单梁桥式起重机由起升机构（钢丝绳电动葫芦等结构）、主梁、端梁、电控系统等组成，欧式起重机具有整机高度矮、尺寸小、自重轻、轮压小、人性化设计等诸多优点,是新一代的革新产品，性能优越，结构紧凑，净空间尺寸小，能充分利用厂房的有效空间。起重量最大为20T，整机防护等级IP55，F级绝缘，起升机构采用高强镀锌钢丝绳，起吊次数达到了200万次，运行机构配置硬齿面减速机(HRC60)、鼠笼式电机(60%ED)、自调盘式制动器，驱动齿轮加工精确，齿面经硬化、研磨处理，可确保行车长期无故障运行。完美的制动系统大大提高了安全性和可靠性，高性能的制动器采用防尘设计，可自动调节，安全使用寿命超过100万次

?

?

●主梁结构

?

? 欧式单梁桥式起重机主梁采用优化设计，具有自重轻、外形美观、结构合理、刚性强等优点，主梁分为H型梁结构和箱形梁结构，由钢板焊接箱形,属于单主梁结构形式，上拱度系数、垂直绕度系数符合国家标准,钢板材料选用国内一钢材材质，材质为Fe37或Fe52（相近国内钢材Q235B或Q345B），制造工艺按照欧式标准施工,产品由全自动焊机时行焊接腹板，由40m数控切割整幅下料，板材整体切割，不使用其他边角料。

?

●端梁结构

?

? 端梁结构材质为矩形钢管或钢板焊接成型，钢材料为6Mn,端梁制造成型后经过数控机床一次定位加工，避免再加工，确保了端梁尺寸精度和配合公差,端梁配置平轮或双轮缘车轮、抗磨轴承、防出轨保护装置、大车缓冲块、防脱轨端板

?

●电气部分

?

? 供电方式为安全滑触线形式，配置缺相保护功能，起升、小车、大车三机构独立控制，能单独运行或同时运行，部位采用塑料套管绝缘保护，所有线缆标有识别号，便于识别小车移动供电系统，电缆采用起重机专用的PVC扁电缆，耐压等级达到450/750V，小车移动供电系统由扁电缆、镀锌滑轨和电缆小滑车，滑动平稳、无噪音。电控箱采用起重机专用的防振接触器电控箱，具有防腐蚀特性，防护等级达到IP5，所有连接采用重载航空插头插座，密封好，接插牢固控制箱内布局合理，便于维修。

?

●吊钩

?

? 吊钩组由大直径的球墨铸铁制成，滑轮及吊钩采用抗磨滚子轴承吊钩，可以旋转360度，吊钩锻件为调质钢，材质为34CrMoV（DINI7200标准），配置弹簧压紧的安全扣，安全性更高。

?

●其他 ? ??

?

? 整机配置的大车、小车三合一电机防坠保护，防止意外坠落，另外加装起升机构、电控箱及驱动机构的防雨罩，延长主要部件的使用寿命。加装声光报警装置和无线防撞装置，大大增强了起重机使用的安全系数。双挡按钮，操作简便，无需设置专业驾驶员。

?

?

?

性能特点：

?

●整机结构轻巧，性能卓越，结构可靠，整机自重轻，承载合理，基础承载小；

●欧式起重机提高工作效率至少20%，极大地提高了生产、运营等环节的物料搬运效率；

●超低故障率，先进工艺保障；

●最先进的起升机构，免维护性好；

●电气控制精度高，保护装置完善；

●欧式低净空设计--节能环保，为客户充分利用厂房的有效空间；

●欧式设计，整机外观优美、防腐蚀性强；

●快速、平稳的装载，操控安全舒适。

?

?

订货须知：

?

1．订货前应确定起重机下列主要参数：起重量、跨度、起升高度、轨道长度等。

列如：起重量：5t，跨度：22.5m，起升高度9m，工作级别A3

2．订货时须确定大车导电形式是滑触线、供电位置、操纵形式

列如：行走形式为滑触线，供电位置在车间末端，操作形式为遥控器操作。

?

?

?

?

应用范围：

?

机械制造车间、冶金车间、石油、石化、港口码头、铁路交通、民航、电站、造纸、建材、电子、工矿企业、钢铁化工以及物流周转中心等行业的车间、仓库、料场等。

?
