MH型电动葫芦门式起重机(箱型门式行车)
“MH型电动葫芦门式起重机(箱型门式行车)”参数说明
| 吊索类型： | 钢丝绳 | 动力来源： | 电气 |
| 类型： | 门式起重机 | 品牌： | 雄峰起重 |
| 操作形式： | 地操 | 跨度： | 3-30 |
| 悬臂长度： | 3-30 | 有效起升高度： | 3-30 |
| 额定起重量： | 2吨-20吨 | 大车运行速度： | 20 |
| 额定起重力矩： | 20 | 最大回转速度： | 20 |
| 型号： | Mh型电动葫芦门式起重机 | 规格： | Mh型电动葫芦门式起重机 |
| 商标： | 雄峰起重 | 包装： | 木箱 |
| 产量： | 100 |
“MH型电动葫芦门式起重机(箱型门式行车)”详细介绍

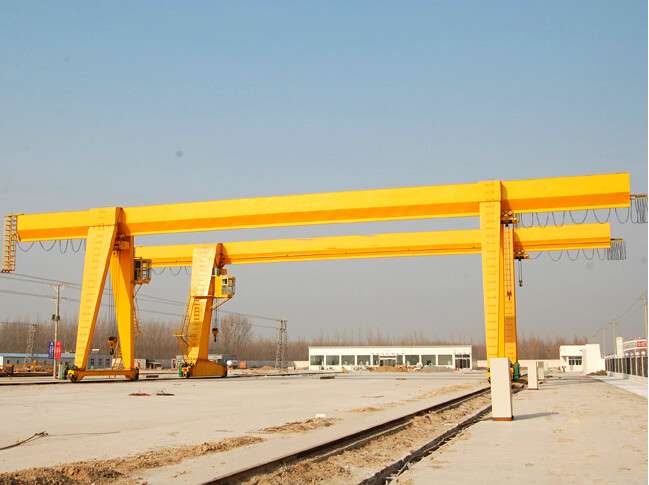

MH型电动葫芦门式起重机(箱型式)
MH型电动葫芦门式起重机(箱型式)
?
起重量：2T - 32T
起升高度：6M 9M 12M 18M 24M 30M
跨度：7.5M - 40M
工作级别：A3 - A6
起升结构：电动葫芦
操作方式：地操 空操
?
产品介绍：
?
MH型电动葫芦门式起重机是桥式起重机的一种变形，它的金属结构像门形框架，承载主梁下安装两条支脚，可以直接在地面的轨道上行走，主梁两端可以具有外伸悬臂梁，标准电源三相交流，50赫、380伏。起升机构采用电动葫芦，电动葫芦分为CD1和MD1型两种,操作方式地面和操作室操作，操作室可有可无用户自行选择，大车导电型式可分为大车导电架（架空滑线）与电缆卷筒二种。我公司可根据用户所需进行生产。
?
MH型电动葫芦门式起重机由门架(主梁、支腿和下横梁等)、电动葫芦、起重机运行机构和电控部分组成。这些部体有： ?
?
1.主梁采用箱形梁或采用H形钢组合梁，支腿采用槽钢组焊，下横梁采用槽钢组焊或采用箱形横梁。?
?
2.电动葫芦采用引进技术标准型AS电动葫芦或国内开发的H型电动葫芦，电动葫芦悬挂在主梁下翼缘上。
?
3.起重机运行机构由电动机、液力偶合器、液压推杆制动器、减速器和车轮组成，也可以采用三合一运行机构。
?
4.大车运行机构有限位开关限止其行程，并装有聚氨酯缓冲器，以防葫芦、大车的激烈碰撞，起升机构有限位开关限制上升高度，当限位开关切断电流后，机构停止工作，此后只能向相反方向运行，并设有防风夹轨安全装置。
?
?
?
性能特点：
?
●场地利用率高、作业范围大；
●适应面广、通用性强；
●结构简单，制造安装方便，自身质量小；
●操作简单、易维护；
●整机结构新颖、造型美观；
●零部件标准化、系列化、通用化。
?
?
订货须知：
?
1．订货前应确定起重机下列主要参数：起重量、跨度、起升高度、工作制度、轨道长度等。
?
列如：起重量：10t，跨度：18m，无悬臂，起升高度6m，工作级别A3
?
2．订货时须确定大车导电形式是滑触线或者电缆卷筒、供电位置、操纵形式
?
列如：行走形式为电缆卷筒，供电位置在车间末端，操作形式为驾驶室操作。
?
起重机制造标准
?
?
●GB/T14405-2011 ? ?通用桥式起重机
●GB985，GB986 ? ? ?焊件焊缝破口标准
●GB3811-83 ? ? ? ? 起重机设计规范
●GB6067-2010 ? ? ? 起重机械安全规程?
●GB5905-86 ? ? ? ? 起重机试验规范和程序
●GB8918-1996 ? ? ? 钢丝绳?
●GB/T522611-96 ? ? 工业机械电气设备通用技术条件?
●JB/T5663.2-91 ? ? 电动葫芦门式起重机 ?
●GB2894-82 ? ? ? ? 安全标志、安全色等
●GB12265-90 ? ? ? ?机械防护安全距离?
●GB12801-91 ? ? ? ?生产过程安全、卫生要求总则?
●GB12348-90 ? ? ? ?工业企业厂界噪声标准?
●GB5083-85 ? ? ? ? 生产设备安全卫生设计总则?
●GB7248-87 ? ? ? ? 电光源的安全要求 ?
?
起重机材质标准
?
●GB699-88 ? ? ? ? ?优质碳素结构钢技术条件
●GB700-88 ? ? ? ? ?碳素结构钢?
●GB9439-88 ? ? ? ? 灰口铸铁件?
●GB4315-86 ? ? ? ? 起重机电控设备 ?
●GB3323-84 ? ? ? ? 钢熔化焊对接接头射线照相和质量分级?
●GB11345-89 ? ? ? ?钢焊缝和超声波探伤方法和探伤结果的分级?
●GB8912-88 ? ? ? ? 优质钢丝绳 ?
●JB/T3695-94 ? ? ? 电动葫芦桥式起重机
●GB1102-74 ? ? ? ? 圆股钢丝绳?
●GB1348-88 ? ? ? ? 低合金结构钢 ?
●GB11352-89 ? ? ? ?一般工程用铸造碳钢件?
?
应用范围：
?
本产品为一般用途起重机，多用于露天场所及仓库、货场、料场货、铁路沿线、散货的装卸或抓取物料的装卸作业。
?
编辑：杭州雄峰起重机械有限公司 时间：2018/05/11
