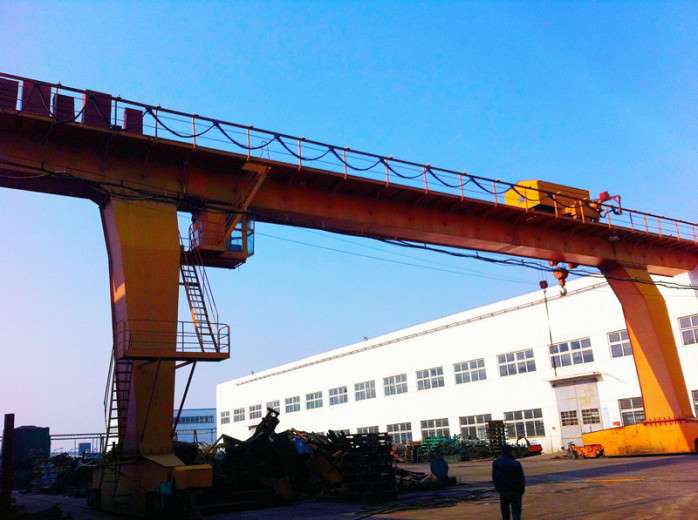

MG型双主梁吊钩门式起重机

?

起重量：10T - 100/20T

起升高度：6M 9M 12M 18M 24M 30M

跨度：7.5M - 40M

工作级别：A3 - A6

起升结构：卷扬机

操作方式：地操 空操 无线

?

产品介绍：

?

该起重机为中级工作制，主要由门架、大车、运行机构、小车、电气设备等组成，门架采用双梁箱型焊接结构，大车运行机构采用分别驱动，全部机构均在操纵室内操纵。电动机均采用YZR系列冶金及起重机专用三相导步电动机，制动器采用YWZ系列液压推杆常闭式制动器，减速器采用ZQ型和ZSC型减速器，符合ZBJ19010标准要求。额定电压380V，频率50HZ，绝缘等级F级，防护等级IP44。该系列产品具有较大的过载能力和较好的机械强度，适用于频繁起动、制动，有时超负荷及具有显著振动与冲击的起动的设备。

?

①供电方式：小车采用小车式电缆滑线结构，大车使用安全滑触线。?

②大、小车带有缓冲装置及限位装置，并在两端终点设置大车止档及安全尺。?

③为防止倾翻和大车滑行，特设置夹轨器及地锚固定。?

④为了安全使用，在起重机上装有风速报警装置，以免在特大风力下采取安全措施。 ? ⑤司机室内电气设备防护等级IP00，其外壳防护等级为IP33，室内照明配20W ? ? ? ? ?荧光灯、电扇、电铃桥下照明均采用安全隔离变压器，供220V交流电源（桥下照明灯防震防水）司机室采用型钢骨架，前端面为直通到底的大副面钢化玻璃，采用橡皮压条密封固定，窗户能开启，玻璃易擦洁与更换，袖野开阔，内设联动控制台操作方便，环境舒适，在司机室内座位上可清楚地观察吊钩作业范围内的空间，司机室设计符合

?

?

●金属结构

?

起重机钢材预处理，起重机所用的钢板及型钢都采用抛丸除锈处理，钢板表面的除锈达到GB8923标准中的Sa2.5级，型钢为S3级，并涂底漆进行防锈处理。主梁采用偏轨箱型梁结构，主要上拱度按中上限制作，跨中上拱度应为S（1.0-1.4）/1000，小车钢轨设置在主腹板上。主梁上平面兼作平台。主梁一般为两根偏轨，箱形梁两主梁间有端梁连接，形成水平框架，其支腿与下横梁一起形成一次或三次超静定框架，支腿与主梁之间的连接为刚性连接刚性连接的刚性腿设计刚度较大，与主梁之间用螺栓紧固，支腿除了与主梁下座板连接，不要与主梁侧部座板连接。该系列起重机不单独设置走台，主梁上部作走台用，栏杆、小车导电滑架皆安装在主梁上盖板上。

?

●大车运行机构?

?

采用分别驱动的形式，车轮采用双轮缘结构，轴承座采用角型轴承箱形式，大车运行机构为两个车轮组成一个平衡台车与下横梁铰接。

?

●安全装置

?

本起重机设置有夹轨器和锚固装置，以控制整机的滑动。主、副起升均采用 LX7-1 型限位开关，安装在卷筒的尾部，保证吊钩达到极限位置时，能自动切断起升机构电源。同时，主、副起升均设置超载限制器，采用QCX-2 型具有称量显示、超载控制等功能。大车运行机构四角端部都设置扫轨器，在起重机运行中，用它清扫轨道面上的杂物，保证起重机正常运行。

?

?

性能特点：

?

●运行安全可靠、机构平稳制动；

●使用寿命长、维修方便；

●工作级别高、安全系数高；

●联动控制台操作方便，环境舒适；

●整机刚性强；

●双钩配置，工作效率高效；

●使用寿命长，磨损程度低；

●适合室外大型物料的搬运作业；

●有效地提高了空间使用率，节约投资成本。

?

?

订货须知：

?

订货前应确定起重机下列主要参数：起重量（主、副起重量）、跨度、起升高度、轨道长度等。

列如：起重量：32/5t，主钩为32t,副钩为5t，跨度：22.5m，起升高度12m

?

用户对本系列起重机有不同或特殊要求时，可另行协商，单独设计解决。

?

?

起重机制造标准

?

●GB3811-2008 ? ? ?起重机械设计规范

●JB/ZQ8002-89 ? ? 通用门式起重机产品质量分等

●GB6067-85 ? ? ? ?起重机械安全规程

●GB10183-88 ? ? ? 桥式和门式起重机制造及轨道安装公差

●GB12602-90 ? ? ? 起重机械超载保护装置安全技术规范

●GB5905-86 ? ? ? ?起重机实验规范和程序

●GB5972-86 ? ? ? ?起重机械用钢丝绳检验和报废实用规范

●GB7592-87 ? ? ? ?通用桥式起重机限界尺寸

●GB8923-88 ? ? ? ?涂装前钢材表面锈蚀等级和除锈等级

●GB9286-88 ? ? ? ?色漆和油漆膜的划格实验

●GB1497-85 ? ? ? ?低压电器基本标准

●JB/DQ4658-91 ? ? 起重机成套电阻器

●JB/DQ6146-86 ? ? 起重机控制台

●●JB/ZQ2007-90 ? 起重机电气制图

Q/DQ109-92 ? ? ? ? 起重机电气设备技术条件

●JB2299-78 ? ? ? ?矿山、工程、起重运输机械产品涂漆颜色和安全标志?

?

?

?

?

?

应用范围：

?

广泛应用于机械制造、冶金、石油、石化、港口、铁路、民航、电力、食品、造纸、建材、电子等行业的车间、仓库等物料搬运场合,尤其适用于需要精确定位的物料搬运、大型零部件精密装配等场合。

?

?
