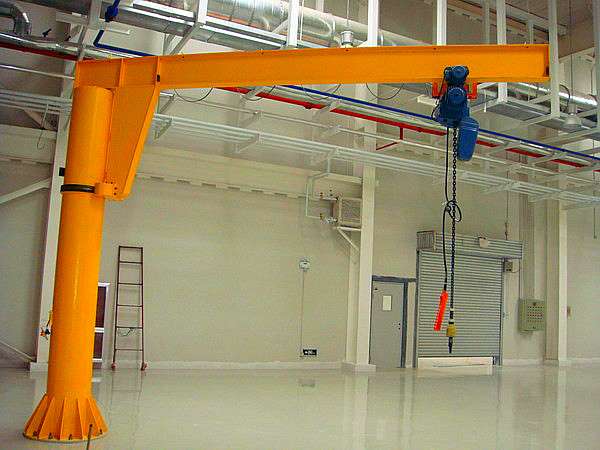

欧式立柱式悬臂起重机?

?

起重量：125kg-5000kg?

起升高度：0.5m-10m

工作等级：A3、A4、A5

?

?

产品介绍：

?

?

?

?

? 欧式立柱式悬臂起重机是在国外先进起重机技术基础上研发出来的新型产品，起重量为125kg-5000kg ，起重机主要包括立柱部分、回转臂、回转驱动装置，驱动方面由摆线针轮减速装置来驱动旋臂回转，旋转机构采用机械及电位置限制器，回转臂旋转范围为180度,270度,360度,安装位置不受限制，起升结构主要是欧式环链电动葫芦，电动环链葫芦（含小车）在KBK柔性梁或者工字钢上作左右直线运行，起升机构设有上下限位开关，并起吊重物，该类型起重机占地面积小，对于起升净空非常小的空间也能获得最大的起升高度。旋臂吊安装之前须做好基础建设，地面通过地脚螺栓固定在混凝土基础上，大吨位、大回转半径的起重机通过深坑预埋铁方式做好基础预埋。欧式旋臂式起重机安全可靠，具有省时、省力、高效、节能、灵活的特点，三维空间内随意操作，在短距、密集性调运的场合比其他常规性调运设备更显示其优越性，广泛应用于各种作业环境内。

?

? ●立柱部分：采用液压式升降，在一些特殊场合，保证卸货时，货物直接进入高度受限制的区域内，保证货物的直接运转。

?

? ●轨道部分：轨道形式为H型钢（或工字钢），采用上轨道结构，旋臂支架整体稳定性好。

?

? ●升降机构：采用环链电动葫芦，双速控制

?

? ●小车机构：运行标配的变频器控制，小车导电采用扁电缆内置式滑车导电，导电性能好，可靠性高。

?

?

?

性能特点：

?

●自重轻，旋臂长，起重量大；

●旋转机构采用变频调速，转动平稳，性能好；

●产品应用场所广泛，实用性强；

●升降采用电动液压式升降系统，轨道导向，升降平稳性好；

●整机占地面积小，有效地节约了厂房空间；

●欧式轻便设计，提升省力快捷；

●上下极限位置设有限位保护，安全性能好；

●作业空间高度时，有效高度大；

●出厂前125%过载试验，保证安全使用；

●手动及电动驱动，移动安全、定位准确。

?

?

订货须知：

?

1．订货前应确定起重机下列主要参数：起重量、回转半径、起升高度等。

列如：起重量：1t，回转半径：4m，起升高度4m

2．订货时须确定起升机构形式（手拉葫芦或环链葫芦）。

?

?

起重机制造标准

?

●G/T3811 ? ? ? ? ? 起重机设计规范 ??

●G 6067 ? ? ? ? ? ?起重机械安全规程 ? ?

●G/T5905 ? ? ? ? ? 起重机试验规范和程序 ? ??

●J/T8906 ? ? ? ? ? 旋臂式起重机 ? ??

●J/T10218 ? ? ? ? ?平衡吊?

●GB3811-83 ? ? ? ? 起重机设计规范

●GB5905-86 ? ? ? ? 起重机实验规范和程序 ?

●GB6067-85 ? ? ? ? 起重机械安全规程?

?

起重机材质标准

?

●GB699-88 ? ? ? ? ?优质碳素结构钢技术条件

●GB700-88 ? ? ? ? ?碳素结构钢?

●GB1102-74 ? ? ? ? 圆股钢丝绳?

●GB1348-88 ? ? ? ? 低合金结构钢 ?

●GB11352-89 ? ? ? ?一般工程用铸造碳钢件?

●GB9439-88 ? ? ? ? 灰口铸铁件?

●GB4315-86 ? ? ? ? 起重机电控设备 ?

●GB3323-84 ? ? ? ? 钢熔化焊对接接头射线照相和质量分级?

●GB11345-89 ? ? ? ?钢焊缝和超声波探伤方法和探伤结果的分级?

●GB8912-88 ? ? ? ? 优质钢丝绳 ?

●JB/T3695-94 ? ? ? 电动葫芦桥式起重机

?

?

应用范围：

?

用于轻、中级制度的机械车间、仓库、料场、水电站的检修、装卸工作.

?
