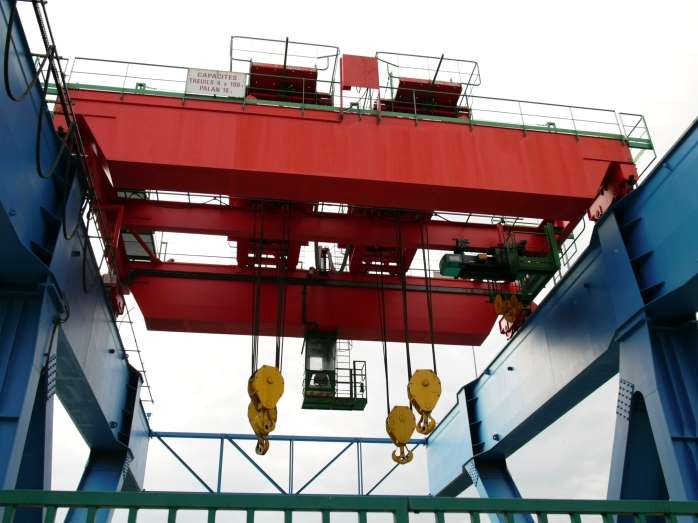

QDY冶金起重机

?

起重量：5T - 75/20T

起升高度：6M 9M 12M 18M 24M 30M

跨度：7.5M - 40M

工作级别：A5 - A7

起升结构：电动葫芦 卷扬机

操作方式：地操 空操 无线

?

?

产品介绍：

?

?

?QDY型铸造起重机是指起重量在75t(含75t)及以下用于吊运钢水包或其它熔融金属液体的专用起重设备。其设计制造符合JB/T7688-1和JB/T7688.15以及国家质量监督局：质检办特【2007】-375文件关于冶金起重机械整体工作有关意见的通知要求。

?

? QDY型铸造起重机一般采用二梁单小车型式，主梁为箱型结构、正轨、桥架有二主梁和二端梁以及走台、走台栏杆。采用空操时，从司机室到主梁上有斜梯相通，主梁底部设隔热层（若有司机室，在司机室底部也设隔热层）。

?

根据起重机的工作特点，起重机各机构可采用先进的调速方式，确保更好地工作，例如采用定子调压调速（或变频调速）等，同时可采用PLC控制实现调速以及起重机的工作状况、安全故障等功能显示。同时也可以采用其他的控制方式，例如遥控操作。从而更好地体现起重机的优良性能。

?

该起重机安装使用地点的海拔高度不超过1000m,否则应按GB755对电机容量重新校核。该起重机在车间内使用，正常使用的环境温度应在-10～+50℃的范围以内，24小时平均温度不得超过+45℃ ，在+40℃下相对湿度不超50%。工作环境中不得有易燃、易爆及腐蚀性气体。吊运钢水包对起重机吊钩部位的辐射热温度不得超过300℃，否则应有防护措施 。注意：主钩用来起吊钢水包，副钩起吊其他重物；不允许主副钩同时起吊两个物件，主副钩独立工作时不得超过各自的额定起重量，同时抬吊工作不得超过主钩的额定起重量。

?

?

?整机由金属结构、大车运行机构、起升机构、小车运行机构四大部分组成。

?

?

●金属结构

?

?

? 起重机金属结构的材质，因工作环境温度，工作级别，板厚及构件重要程度而异，重要构件（指主梁、端梁、平衡梁、台车架、小车架等）在工作环境温度不低于-20℃，工作级别为A6～A7，板厚不大于20mm时，采用Q235-B；板厚大于20mm时，采用Q235C。其余构件，环境温度不低于-25℃，工作级别为A1～A7，一律采用Q235AF。 ?

?

起重机主梁应有上拱，跨中试验前上拱度为（0.9 ～1.4）S /1000，静载试验后实有上拱度应≥0.7S /1000，且最大上拱度应控制在跨度S/10范围内，S为跨度。主梁跨中最大静挠应不大于S/1000。主梁与端梁，小车架等构件拼接接头处均采用法兰板、高强螺栓连接副刚性连接，故而可折卸，便于运输与安装；注意：高强度螺栓副不得重复使用，用过一次后应予以报废。主梁下盖板装有防热辐射的隔热层，隔热层内为隔热岩棉。 ?小车架、操纵室、梯子、平台均由钢板及型钢焊接而成。

?

●大车运行机构

?

?

大车运行机构设在桥架走台上，由电机、减速机、制动器、车轮组等组成，车轮为双轮缘，通过电机的驱动力矩，使起重机沿大车轨道运行，实现起重机的整体吊运。

?

●起升机构?

?

起升机构由电动机、联轴器、制动器、减速器、卷筒组、钢丝绳和吊钩滑轮组组成，起重小车为单小车双钩型式。其上设有主副钩（钩距依据招标文件要求而定或按通用桥式起重机小车主副钩标准间距）。钩头为锻造吊钩（C型钩或W型钩）。主副钩可以配合工作（倾倒金属液体），钩头上均设有防止钢丝绳脱落的防脱装置，主起升机构为双电机、双制动器、单卷筒，钢丝绳采用金属芯的、耐高温且安全系数高的产品，确保起重机起吊安全。 起升机构均设超载限制保护、上升极限的双限位保护等多种安全保护功能。安全防护等级高于普通的QD型双梁桥式起重机。

?

●小车运行机构

?

小车运行机构是采用一个电动机通过全封闭的立式减速器和慢速浮动轴带动两个主动车 轮的集中驱动形式,，满足小车沿主梁来回运行之需求。大小车运行机构全部装有终点行程限位装置和缓冲装置。

?

?

性能特点：

?

●工作级别高，工作循环次数频繁；

●荷载状态重，属干重型或特重型荷载状态；

●能够克服恶劣的作业环境；

●可参与特定的工艺操作；

●性能可靠，使用安全；

●主机可根据要求设计满意变频调速控制，吊装快速、稳定；

●材质耐高温性能强。

?

?

订货须知：

?

订货前应确定起重机下列主要参数：起重量（主、副钩起重量）、跨度、起升高度、轨道长度、操作方式（可选：空操、地操或无线遥控)。

?

列如：起重量：32/5t，主钩起重量：32t，副钩5t，跨度：22m，起升高度12m。

?

用户对本系列起重机有不同或特殊要求时，可另行协商，单独设计解决。

?

?

?

?

?

?

?

?

?

?

应用范围：

?

主要适用于金属冶炼、扎制和热加工等的车间，用于吊运熔融金属物质。

?
