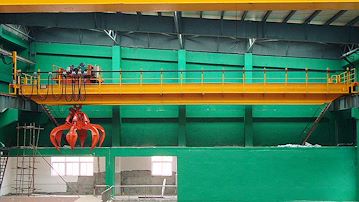

QZ型双梁抓斗桥式起重机

起重量：5T - 20T?

起升高度：6M 9M 12M 18M 24M 30M

工作等级：A3 - A7

QZ型双梁抓斗桥式起重机由箱型桥架、大车运行机构、小车、抓斗和电气控制装置五部份能成。大车采用安全滑触线导电，小车采用电缆导电，各机构可配置电阻调速系统。起重机的操作控制采用凸轮控制，配置司机驾驶室，司机室内设绝缘胶皮和门开关，各传动部件均设置了防护罩，各栏杆门也均设置了安全开关，行程的终端设有止挡，滑线设有挡钩架，随车移动，更方便清晰的控制货物位置，属于重级工作制度，起重量包括抓斗自重。

该系列起重机根据需要可配甘蔗抓斗，垃圾抓斗，木材抓斗等其它型式的抓具，抓斗分为：单绳抓斗、双绳抓斗、电动抓斗、靶集抓斗。抓斗可在任一高度张开和闭合，当物料块度在100mm以下时，效果好，生产率高。当抓取物料块度大于200mm时需选用带齿抓斗。抓斗只适合于自然堆积状态下的散粒手料，当抓取水下物料或特殊物料时须在订货时特另提出。当露天使用时，需带有防雨设施。

●金属结构

结构梁为正轨箱型结构，具有良好的刚度（满载垂直静挠不大于S/800）和强度，主梁的满载自振频率≥2Hz。大车运行机构为分别驱动，电气设备设置在桥架走台上。车架由箱型梁构成框架结构，其满载挠度＜Lk/2000，充分保证了其上机构的平稳运行。结构梁具有上拱度，跨中的上拱度控制在（1/1000～1.4/1000)S，最大上拱度控制在跨中S/10的范围内。

●起升机构

电动机为起重机专用的YZR型绕线式电动机，额定电压380v，额定频率50Hz,绝缘等级为F级。制动器为液压推杆常闭式，当机构不工作时制动器闭合，机构工作时由松闸装置将制动器打开。卷筒采用铸造卷筒，钢丝绳偏角<3.5°,卷筒两端设有3圈和2圈固定圈。卷筒轴的轴头设旋转限位开关，保证起升安全使用。

性能特点：

●主梁用优质的Q235或Q345钢板，刚度强；

●各结构具有良好的可拆性，整机操作、维护、保养和修理方便；

●超低故障率，先进工艺保障；

●减速机的齿轮,采用斜齿轮、可做到自动润滑；

●工作级别高，可满足客户繁重紧密的作业需求；

●运行速度可配置变频控制,使货物更安全更精确的移动及降落；

订货须知：

1．订货前应确定起重机下列主要参数：起重量、跨度、起升高度、工作制度、操纵室型式与开门方向、抓斗类型等。

2．当露天使用时，需带有防雨设施，应在合同中特别注明，此时起重机总重及轮压约增加5%。

3． 抓斗开闭方向有二种，I型为开闭方向与大车运行方向一致；II型为开闭方向与小车运行方向一致。当选用II型时须在合同中特别注明。

起重机制造标准

●GB/T14405-2011 ? ?通用桥式起重机

●GB985，GB986 ? ? ?焊件焊缝破口标准

●GB3811-83 ? ? ? ? 起重机设计规范

●GB6067-2010 ? ? ? 起重机械安全规程?

●GB5905-86 ? ? ? ? 起重机试验规范和程序

●GB8918-1996 ? ? ? 钢丝绳?

●GB/T522611-96 ? ? 工业机械电气设备通用技术条件?

●JB/T5663.2-91 ? ? 电动葫芦门式起重机 ?

●GB2894-82 ? ? ? ? 安全标志、安全色等

●GB12265-90 ? ? ? ?机械防护安全距离?

●GB12801-91 ? ? ? ?生产过程安全、卫生要求总则?

●GB12348-90 ? ? ? ?工业企业厂界噪声标准?

●GB5083-85 ? ? ? ? 生产设备安全卫生设计总则?

●GB7248-87 ? ? ? ? 电光源的安全要求 ?

起重机材质标准

●GB699-88 ? ? ? ? ?优质碳素结构钢技术条件

●GB700-88 ? ? ? ? ?碳素结构钢?

●GB9439-88 ? ? ? ? 灰口铸铁件?

●GB4315-86 ? ? ? ? 起重机电控设备 ?

●GB3323-84 ? ? ? ? 钢熔化焊对接接头射线照相和质量分级?

●GB11345-89 ? ? ? ?钢焊缝和超声波探伤方法和探伤结果的分级?

●GB8912-88 ? ? ? ? 优质钢丝绳 ?

●JB/T3695-94 ? ? ? 电动葫芦桥式起重机

●GB1102-74 ? ? ? ? 圆股钢丝绳?

●GB1348-88 ? ? ? ? 低合金结构钢 ?

●GB11352-89 ? ? ? ?一般工程用铸造碳钢件?

应用范围：

适用于冶金、水泥、化工及其他企业的仓库和车间，在室内或露天的固定跨间从事石灰石、矿粉、焦渣、焦炭、煤、砂、矿石等散粒物料的搬运工作。其中两绳抓斗主要是与桥式起重机、港机、铰车上配套使用，广泛应用于港口、电厂、码头、化工等，抓取各类松散的堆积物，如：矿石、煤、炉渣等进行装车、卸车、轻堆、加料等作业 。
